C-type bourdon / บูร์ดองรูปตัว C

เรียบเรียงโดย:

ผศ.ดร.พิมพ์เพ็ญ พรเฉลิมพงศ์

ผศ.ดร.นวภัทรา หนูนาค

ตรวจทานโดย:

ผศ.ดร.พิมพ์เพ็ญ พรเฉลิมพงศ์

ผศ.ดร.นวภัทรา หนูนาค

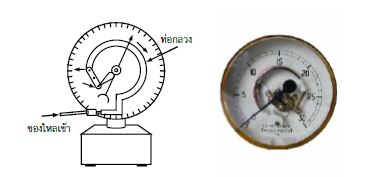

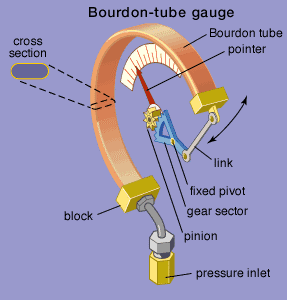

บูร์ดองรูปตัว C (C-type bourdon) เป็นเกจวัดความดันชนิดบูร์ดอง (bourdon gauge) ประเภทหนึ่ง มีโครงสร้างเป็นหลอดแบนที่มีพื้นที่หน้าตัดเป็นรูปวงรีและโค้งเป็นรูปตัว C ปลายหลอดด้านปิดต่ออยู่กับเข็มชี้วัดตำแหน่งการเคลื่อนที่ เพื่อแสดงค่าของความดัน (pressure) ที่ได้จากการวัด ปลายหลอดด้านที่เปิดเป็นช่องทางเข้าของความดัน เมื่อมีความดันมากระทำที่บูร์ดอง หลอดที่แบนจะพยายามเปลี่ยนรูปร่างให้เป็นวงกลมและพยายามยืดตรงออก ระยะการเปลี่ยนตำแหน่งที่เกิดขึ้นสัมพันธ์กับค่าความดันที่กระทำกับเกจวัด โดยปกติแล้วบูร์ดองรูปตัว C มีระยะการเหยียดตัวออกไม่มาก ทำให้การวัดค่าความดันที่ได้ไม่ละเอียด ค่าความแม่นยำ (accuracy) ค่อนข้างต่ำ จึงจำเป็นต้องขยายระยะทางการเคลื่อนที่ให้กับเข็มชี้วัด โดยการติดตั้งชุดเฟืองขยายซึ่งติดตั้งอยู่ตรงกลางตัวเกจวัดความดัน เพื่อให้ระยะการชี้ค่าความดันที่หน้าปัดมีมุมกว้างขึ้น ซึ่งเข็มชี้ค่าที่ต่ออยู่กับชุดเฟืองนี้จะทำให้เกิดการสูญเสียงานบางส่วนให้กับเฟือง ส่งผลให้การวัดเกิดความคลาดเคลื่อน (error) ได้
